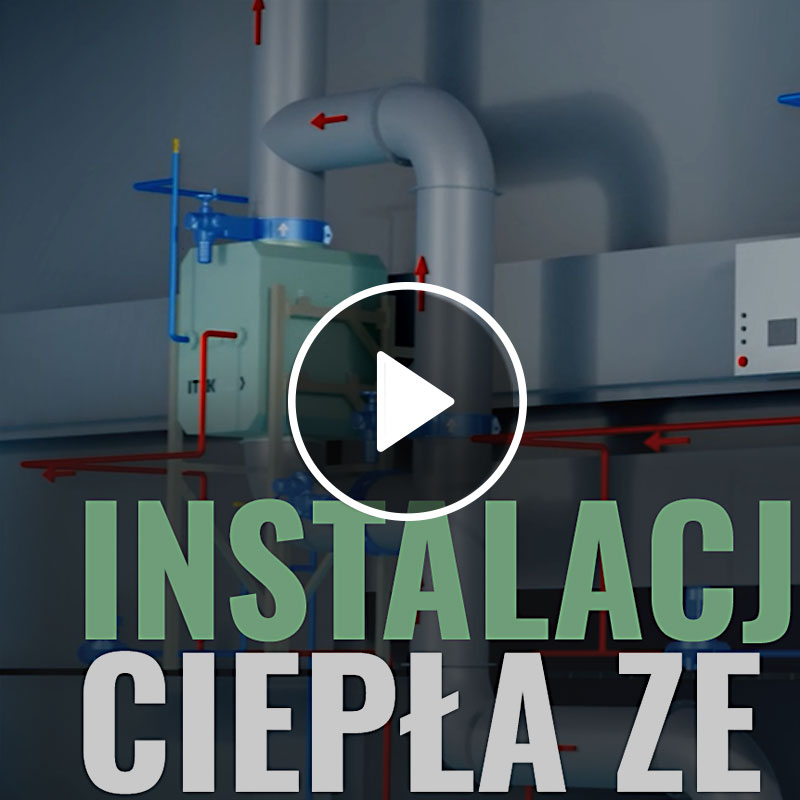

Film | Instalacja i proces odzysku ciepła ze spalin do podgrzewu wody technologicznej

Odzysk energii traconej w przemyśle jest odpowiedzią na wymagania prawdziwie „zielonej ekologii”. Na filmie przedstawiamy funkcjonowanie naszej przykładowej instalacji, która przekazując ciepło odzyskane ze spalin do wody powoduje znaczne zmniejszenie zużycia energii niezbędnej do podgrzewu procesowego.

🔥 Gorące spaliny z kotłów gazowych i/lub olejowych o temperaturze 160 – 290 °C są wyrzucane przez komin. Następuje zamknięcie klapy regulacyjnej przepływu spalin komina i jednoczesne otwarcie klapy przepływu spalin ekonomizera. Spaliny zostają przekierowane i trafiają na wymiennik ciepła spaliny-woda (ekonomizer) a potem schłodzone z powrotem do komina. Wymiennik od strony medium jest podłączony do instalacji hydraulicznej odzysku ciepła.

⏱ Specjalna szafa zasilająco-sterująca zapewnia zautomatyzowana kontrolę pracy wszystkich trzech klap regulacyjnych spalin, pompy obiegowej wody, czujników oraz automatyki obiegu spalin/wody. Orientacyjny czas nagrzania zbiornika do żądanej temperatury jest każdorazowo wyznaczany przez inżynierów ITEK Green Technologies.

⚙ Medium grzewczym jest woda z dodatkiem inhibitora korozji, która została poddana zmiękczaniu i pracuje w obiegu otwartym. Odbiór ciepła następuje w zbiorniku buforowym.

🛠 Zbiornik buforowy pełni funkcję podgrzewacza wody. Odbiór ciepła odbywa się przez wężownice zabudowaną w zbiorniku. Wodę można np. podgrzać do temperatury 90 deg.C i wykorzystać ją na cele technologiczne np. mycia maszyn lub stanowisk pracy, cele sanitarne, bądź jako wspomaganie obiegu centralnego ogrzewania. Zbiornik może być wykonany ze stali węglowej, bądź ze stali nierdzewnej a jego maksymalna pojemność to 20 m3.

🎓 Warto pamiętać, iż największe pole do skutecznego odzysku energii stanowi zupełnie nowa, dopiero projektowana instalacja. Inżynierowie mogą wówczas, tak dobrać składniki projektowe, aby faktycznie zmaksymalizować odzysk energii. Właściwie założenia, już na wczesnym etapie projektowym, to faktyczna i niezaprzeczalna gwarancja uzyskania możliwie najwyższej skuteczności.

Zapraszamy do kontaktu.
