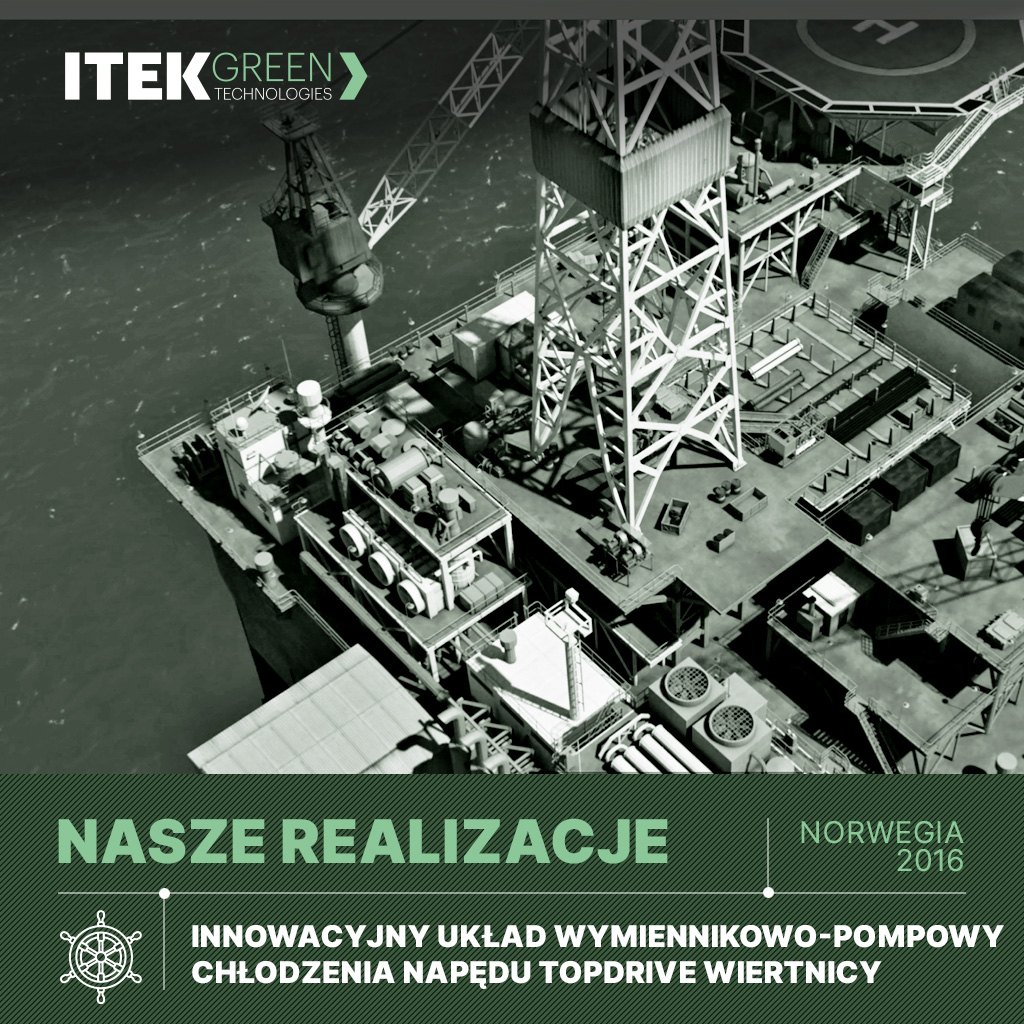

Realizacje | Innowacyjny układ wymiennikowo-pompowy chłodzenia napędu TopDrive wiertnicy

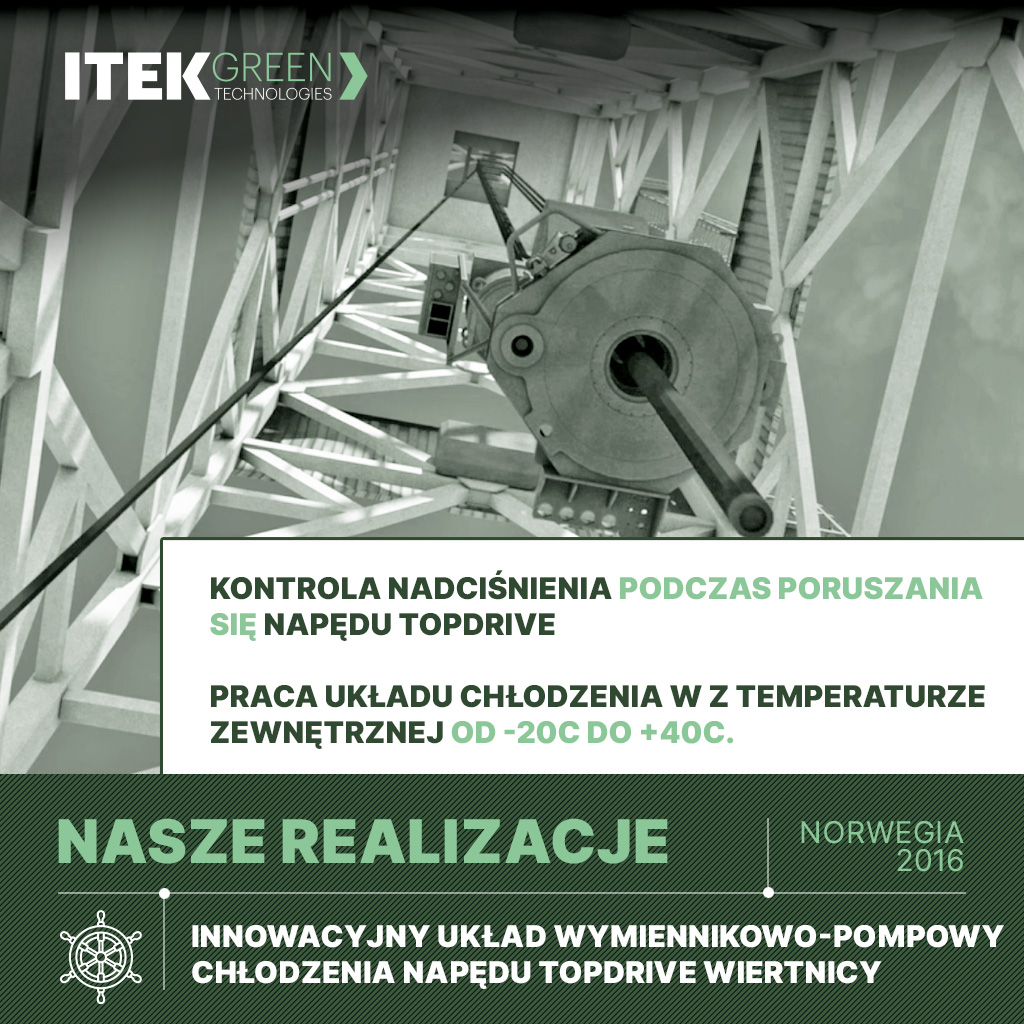

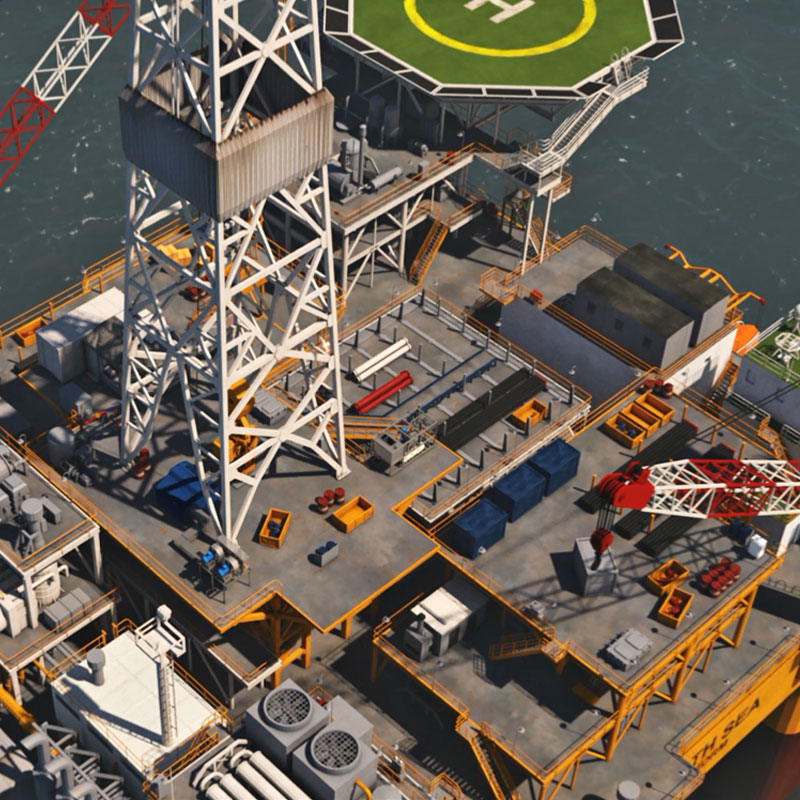

Nasi inżynierowie stworzyli innowacyjny układ wymiennikowo-pompowy chłodzenia napędu TopDrive wiertnicy, wykorzystujący zasoby wody morskiej. Układ reguluje dynamicznie ciśnienie i przepływ czynnika chłodzącego w zależności od położenia napędu TopDrive.

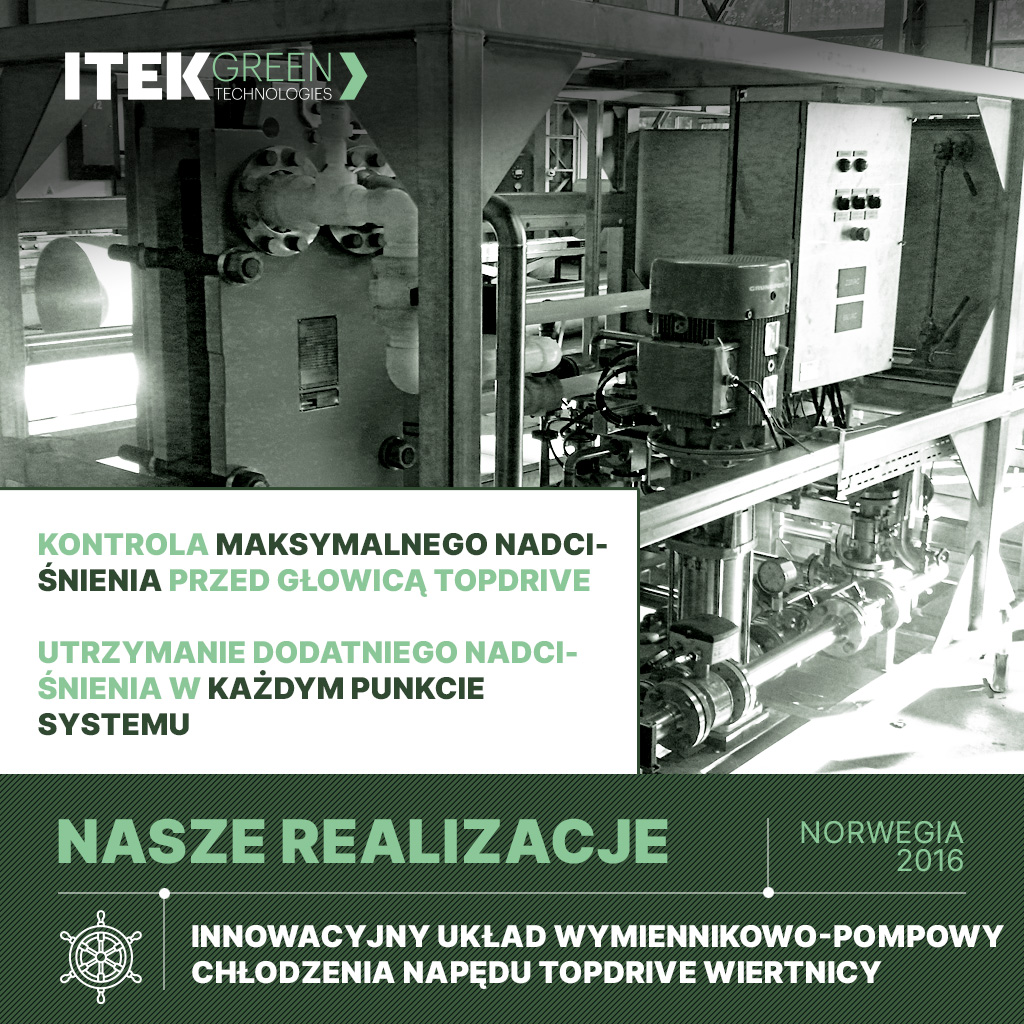

⚙️ Dzięki zastosowaniu układu wymiennikowo-pompowego (pompa ładująca i cyrkulacyjna) ze zbiornikiem buforowym, zbiornika akumulacyjnego oraz sterowania układ reguluje ciśnienie i przepływ roztworu wodnego glikolu w zamkniętym obiegu systemu rur i węży wieży wiertniczej. Ciśnienie jest regulowane za pomocą napełniania lub spuszczania wody ze zbiornika akumulacyjnego. Przepływ jest regulowany przez układ sterujący pompą cyrkulacyjną. Jako, że roztwór wodny glikolu generuje wysokie spadki ciśnienia oraz napęd TopDrive zmienia dynamicznie swoje położenie z różną prędkością zapewnienie powyższych warunków możliwe jest wyłącznie przy dynamicznej zmianie ciśnienia w systemie.

⚙️ Zmiana ciśnienia w systemie jest generowana przez zmianę ciśnienia strony ciekłej w zbiorniku akumulacyjnym. Zbiornik akumulacyjny jest wyposażony w elastyczną kieszeń gazową. Ciśnienie w zbiorniku jest funkcją pojemności gazu i wody w zbiorniku. Masa gazu jest stała, ale jego objętość i ciśnienie zmienia się w zależności od zmiany objętości wody w zbiorniku. Zmiana pojemności wody generowana jest przez ładowanie zbiornika za pomocą pompy lub spuszczanie wody ze zbiornika. To powoduje zmiany objętości gazu i generuje zmianę ciśnienia.

⚙️ Aby zwiększyć lub zmniejszyć ciśnienie podczas pracy trzeba odpowiednio napełnić wodą lub opróżnić z wody zbiornik akumulacyjny – do momentu aż sprężony lub rozprężony gaz osiągnie żądane ciśnienie. Aby móc to kontrolować, zmiany objętości wody w zbiorniku akumulacyjnym nie powinny być zbyt małe.

Dostarczamy rozwiązania dla międzynarodowych koncernów związanych z branżą morską i offshore.
